- 樓承板一般用什么材質(zhì)的鍍鋅？
- 作者：樂上網(wǎng)絡部
- 類別：員工日記
- 瀏覽次數(shù)：4327
- 發(fā)表時間：2019-10-30
樓承板鍍鋅主要起到防腐的作用，按規(guī)范組合樓板與非組合樓板壓型鋼板應采用熱鍍鋅來說，不應采用電鍍鋅鋼板。他的其雙面鍍鋅層總含量應滿足在使用期間不致繡損的要求，建議采用120-275g/m2。
當作為非組合樓板時，鍍鋅層含量可采用較低值，當為組合樓板時，鍍鋅層含量不應小于150g/m2。當為組合樓板且使用環(huán)境條件較為惡劣時，鍍鋅層含量應采用上限值或更高值。
更高的鍍鋅要求，如雙面鍍鋅量為300g/m2、350g/m2或鍍鋁鋅（5%鋁）275g/m2、300g/m2等，較高的鍍層量使組合樓板有更長耐久性，同等量的鍍鋁鋅的防銹蝕能力大約兩倍于一般熱鍍鋅。
鍍鋅量也不是越厚越好，當鍍鋅量較厚時，抗剪連接件栓釘?shù)暮附淤|(zhì)量就很難保證，焊接時，宜采用局部除鋅處理措施。
一般我們常見的一些項目，設(shè)計師設(shè)計的閉口板鍍鋅量都為275g/m2。

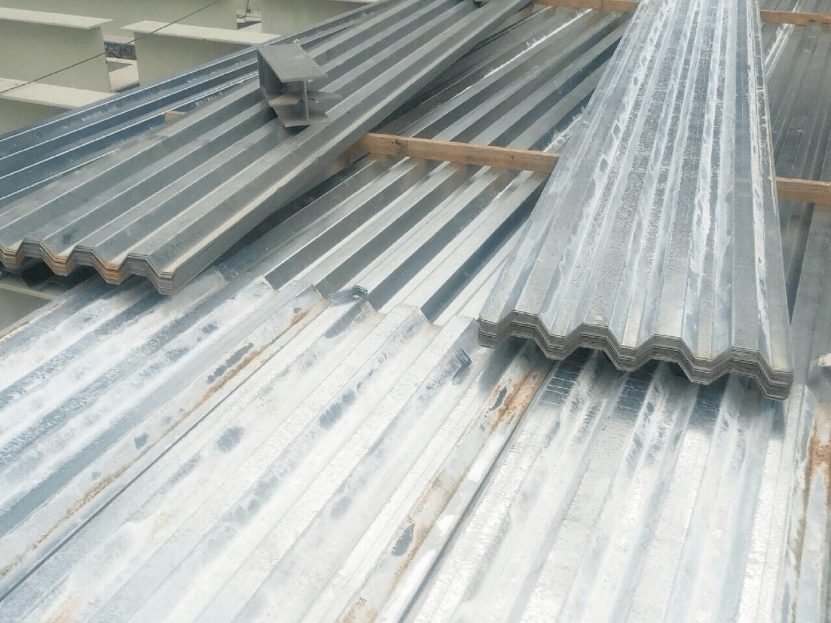

下面給大家展示幾張在鍍鋅量上偷工減料的照片：
原因一：樓承板的鍍鋅太差了。2008年，國內(nèi)的廠家的鍍鋅最低是80克/㎡，而現(xiàn)在一般的小廠的鍍鋅含量最低的只有30克/㎡。在輥壓的過程中稍微細小的劃痕就會破壞表面鍍鋅層，即便是露水都能讓板發(fā)白斑。
原因二：材料根本就不是正品。很多鋼廠的協(xié)議品，在我的概念里就是次品。但是不少廠家就覺得這個也可以用用，反正澆混凝土的。這種卷在質(zhì)量上鋼廠是不負責的，不提質(zhì)量異議。鍍鋅或者其他方面，會產(chǎn)生很大的隱患。這種次品在潮濕的條件下就會發(fā)霉，產(chǎn)生白斑，更嚴重的情況下樓承板表面就有了四氧化三鐵：一層鐵銹！
