適用性設計

撓度：

組合梁通常比非組合梁淺（對于任何給定跨度和荷載），它們通常用于大跨度應用。因此，撓度往往是至關重要的。BS EN 1990【49】（和BS 5950-1）建議撓度不應影響外觀、使用者的舒適度或結構的功能。

除了在施加荷載下的“傳統”撓度檢查外，還應由于以下原因，應謹慎檢查撓度：

·總荷載（使用中）–應考慮靜載荷和附加載荷的總和，以確保樓板曲率不會不可接受（請參見下面有關變形極限的說明）。這對于跨度很長的區域來說尤其重要，因?yàn)樵跇前逑虏康母叨扔邢蕖?/span>

·施工荷載-盡管不是可使用性的撓度極限，但有必要檢查一下是否不會進行過多的混凝土澆筑大量額外的結構負載。

對于支撐覆層的邊梁，重要的是要在覆層層和施加的樓面載荷下檢查撓度，以確保梁的撓度不會損害覆層的性能。

計算簡支梁撓度時，應考慮“未開裂”的彈性截面特性(考慮有效翼緣寬度范圍內的混凝土總面積，甚至考慮實際受拉開裂的部分)。使用轉換后的部分;板的有效寬度減少使用模量比等于鋼的彈性模量除以混凝土的彈性模量。根據長期和短期荷載的組合，在短期混凝土性能和長期性能之間選擇一個模數比，以考慮混凝土徐變的影響。

當根據BS EN 1994-1-1進行設計時，如果剪力連接度不低于50%，則當使用部分剪力連接時，由于混凝土板和鋼截面之間的較大滑移而導致的組合梁的柔度增加可以忽略不計。然而，BS 5950-3要求使用修正系數包括附加撓度。

為了計算使用支撐的撓度，將所有載荷施加到組合截面上。

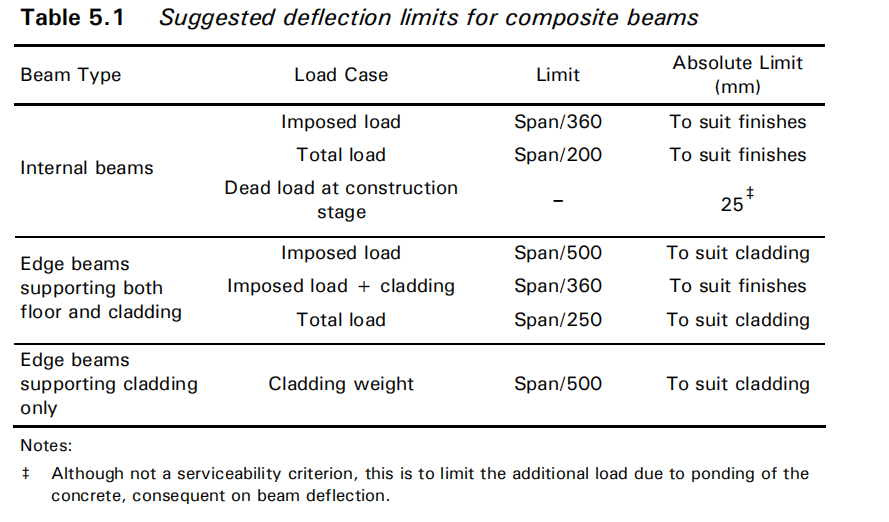

BS EN 1993-1-1（或BS 5950-1）國家附錄中推薦了承受外加荷載的梁的撓度限值。作為更全面的指南，表5.1中給出的撓度限值可在設計中考慮。

在靜載荷撓度過大的情況下，預拱形可能是合適的（通常僅適用于長度超過10 m的梁）。但是，所需的預彎?rùn)C(jī)可能難以準確確定；例如，端部連接件的加固效果可能很明顯，因此鑄造后可能會保留一些前拱形，并且樓板的深度可能不會達到跨度的臨界點。因此，一般的經驗法則是設計任何預拱形結構，以消除不超過三分之二的靜載荷撓度。在某些情況下，大量的預拱形可能會阻礙樓承板的鋪設。

有關撓度計算方法的更多信息，請參見帶有樓承板的組合板和梁的設計[43]。 對于帶有腹板開口的梁的評估，可以在服務用大腹板開口的梁的設計中找到其他指南。

設計中使用的撓度限值應根據建筑細節來選擇。

預拱度可以用來限制梁在恒載下的撓度。評估所需的預拱度可能很困難，并且計算應考慮到連接的可能剛度。

不可逆變形

在BS EN 1994-1-1中，沒有特別要求在可使用性極限狀態下限制應力（請參閱第7.2.2節）。在BS 5950-3中，使用彈性原理計算的處于使用極限狀態的簡支組合梁中的應力被限制在鋼截面底部鋼筋中的p_y和混凝土板中的0.5 f_cu。在計算這些應力時，可以假設滑移可以忽略不計的全剪力連接。混凝土受拉的任何部分在計算應力時應忽略不計（應假定“開裂”的截面特性–與計算撓度的過程不同，當假定未開裂的特性時）。在按BS EN 1994-1-1進行設計時，可以應用類似的限制，即將鋼應力限制為f_y，將混凝土應力限制為0.63 f_ck。

在無支撐結構中，應首先計算在施工階段承受荷載的非組合材料段的應力，然后再添加組合材料段的應力。在支撐施工中，通常會忽略由于施工荷載引起的應力。

動態靈敏度

傳統上，用于評估樓板動態靈敏度的參數是其固有頻率。這允許對實際上是非常復雜的行為進行簡單評估。4 Hz的頻率是單個組合地板橫梁固有頻率的公認下限，因?yàn)檫@通常意味著整個樓板系統的頻率大于3 Hz，因此請確保不會發生激烈活動頻率與樓板頻率一致。較高的頻率限制可能適用于舞池和體操運動等應用。

地板梁的固有頻率可由近似公式f=18/√δ確定，其中是由于施加地板自重、天花板自重和飾面自重以及施加在組合梁上的荷載的10%而產生的靜態撓度（單位：mm）。隔墻傾向于增加結構的阻尼和剛度，不包括在荷載中。

在有主梁和次梁網格的情況下，樓板可能更“生動”。在這些情況下，應評估板、次梁和主梁的累積撓度（即板中間的總撓度），并計算組合樓板頻率。振動地板設計中提出了一種確定組合頻率的方法：新方法[51]。本出版物還包括根據響應系數確定地板受到振動時可能加速度的方法，建議使用更詳細的分析來評估地板的動態靈敏度。
