樓板邊部處理
樓板的邊緣通常是由壓平的薄鋼板制成的“邊緣鑲邊”來形成的。邊模是交付到現場所需的高度，通常在標準3.0米長條帶。所使用的鋼的厚度可能因地點而異，但通常不超過2毫米。鋼帶在現場被切割成適合柱子中心的長度。邊模通常從邊緣梁中心線(而不是網格線，后者在現場不容易設置)出發，如圖4.15所示。邊模應按與樓承板相同的方式固定。不應將其用作夯軌，以免損壞。

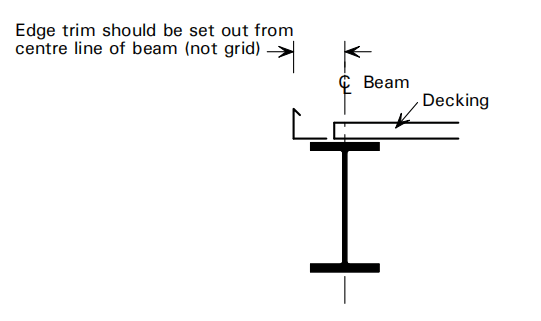

Figure 4.15 邊模的設置

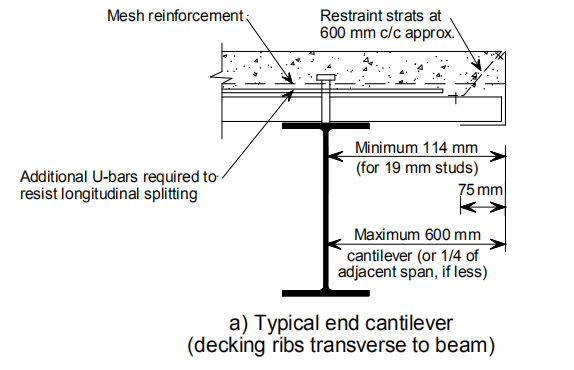

根據樓板的厚度和懸挑距離，背帶通常被指定在0.6米到1米的距離將邊模的上部系緊。圖4.16中給出典型節點，包括兩種不同的情況。當飾面(帶有橫向肋)越過邊緣梁，懸臂伸出一小段距離時，可以按照?qǐng)D4.16(a)所示的方式固定邊模。懸臂長度應不超過600毫米，視乎所使用的板和樓承板類型的高度而定。

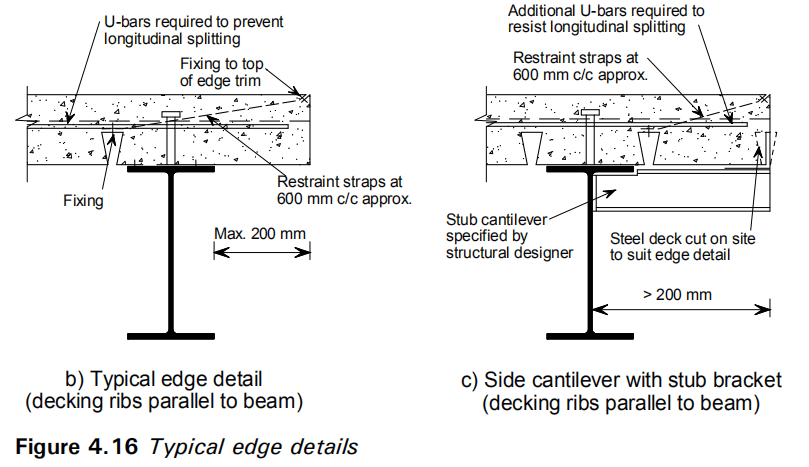

更困難的情況是，鋪設方向板肋與邊梁平行，樓板需要懸挑出一小段距離，因此使樓承板的縱向邊緣沒有支撐(圖4.16(b))。當樓板懸挑超過大約200毫米（取決于具體節點）時，邊模應跨越連接到邊緣梁的短梁之間，如圖4.16（c）所示。這些短梁的間距通常小于3米，應由結構設計師設計并指定為部分框架的包邊。如果在這種情況下沒有提供短梁，那么可能需要對樓承板邊緣提供另外的支撐，例如從下面的地板支撐，并且這些信息必須在傳遞給承包商的信息中突出顯示。非標的邊模（例如用于支撐覆層的修邊或形成彎曲的邊模）比標準邊模需要進行更準確的放樣。
通常，通過將標準長度切割并彎曲以形成通常具有300毫米直邊的連續多面“曲線”，來固定在彎曲的邊模。
參考6中提供了有關應如何連接和支撐邊模的更多信息。
標準邊模的頂部相對于鋼結構的位置（混凝土澆筑后）的可達到的公差水平為±10 mm，垂直為±5 mm（見圖4.15）。對于邊模，可能需要指定比這些更嚴格的公差，這些邊模包含了用于包層支撐的外殼。還必須確保這些邊在澆注混凝土?xí)r不發生過度偏斜。結構設計師必須指定任何此類“非標準”邊模的要求。
