防火設計
樓板所需的防火性能由國家建筑法規的批準文件B定義。批準文件要求根據隔熱性“ I”，完整性“ E”和承重“ R”的標準評估平板的性能。對于歐洲規范的設計，BS EN1994-1-2 [31]和英國國家附錄BS EN1994-1-2 [32]提供了有關如何設計復合板以滿足這些標準的指南。對于英國設計指南可參見BS 5950-8 [11]。

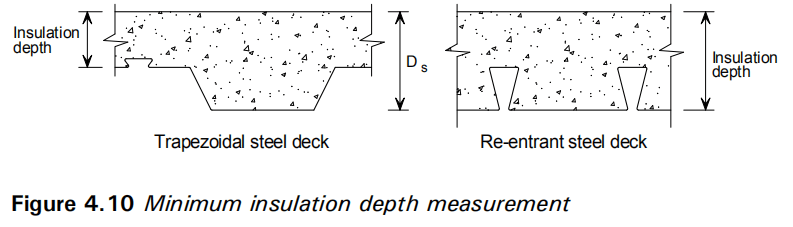

通過提供足夠的板坯厚度以確保樓板未暴露表面的溫度不超過140oC，可以滿足隔熱標準。 BS 5950-8和EN1994-1-2的英國國家附錄提供了建議的混凝土厚度表，以滿足普通耐火期的隔熱標準。所需混凝土的最小厚度滿足隔熱要求的梯形甲板見表4.8，凹入甲板見表4.9。圖4.10顯示了隔熱深度取決于型材的類型，開口型樓承板頂部的混凝土保護層，而縮口型樓承板則是整個樓板的厚度。

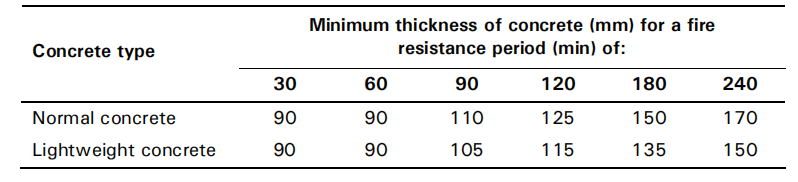

表4.8 開口型樓承板暴露在標準火災下的最小混凝土厚度（在樓承板上方測量）

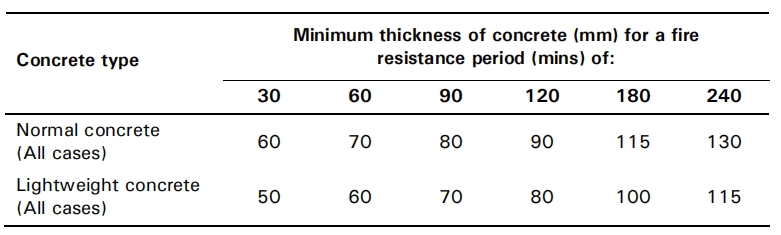

表4.9 縮口型樓承板暴露于標準火焰的最小板坯厚度
EN1994-1-2允許設計人員在假定組合板滿足完整性標準的情況下計算其抗彎強度和隔熱性能。耐火試驗已在采用鋼筋網片的板和鋼纖維的板上進行。
可以根據EN1994-1-2中給出的原理通過計算來確定高溫下的樓板承重�！队鴩腋郊诽峁┝擞嘘P(guān)確定英國樓承板幾何形狀設計溫度的其他指南。
根據所需的跨度，可能需要使用增加尺寸的織網片，或者可能需要在樓承板的槽中放置額外的鋼筋，以滿足火災條件下的承載標準（R）。無論哪種情況，都使用附加的鋼筋來補償（暴露的）地板在高溫下的強度損失。樓承板廠家通常會在其設計表中提供涉及此方面的設計指南。這些設計表基于耐火測試結果的擴展應用和提供針對產品的指導，這將為消防設計提供最經濟的解決方案。耐火測試結果的擴展應用是基于符合EN1994-1-2§4.3.1的原則和EN1994-1-2的英國國家附錄的建議的抗塑性設計模型。
在英國國家附件中，EN1994-1-2的資料性附件D的使用遭到拒絕，因為許多英國樓承板概況超出了適用范圍。研究發現，當將附件D中的方法應用于這些形狀的樓承板時，得到了不可用的答案。對于其他歐洲國家推薦使用附錄D的項目，樓承板廠家的防火設計表可能是英國樓承板的唯一有效設計方法。
根據承重標準“ R”進行評估時，符合EN1994-1-1室溫設計建議的樓板設計被認為具有30分鐘的耐火性，但仍需檢查這些平板是否符合隔熱要求標準。
從P375[33]中可以得到關于組合板承載力計算的進一步信息。
