最小的支承長度
支承長度是與支撐直接接觸的蓋板或平板的縱向長度。在每種情況下，該長度應足以滿足以下相關標準。對于鋪面，應足以避免在施工過程中在支座附近產生過多的肋骨變形或腹板破壞。對于平板，要達到使用中組合樓板所需的承載能力就足夠了。

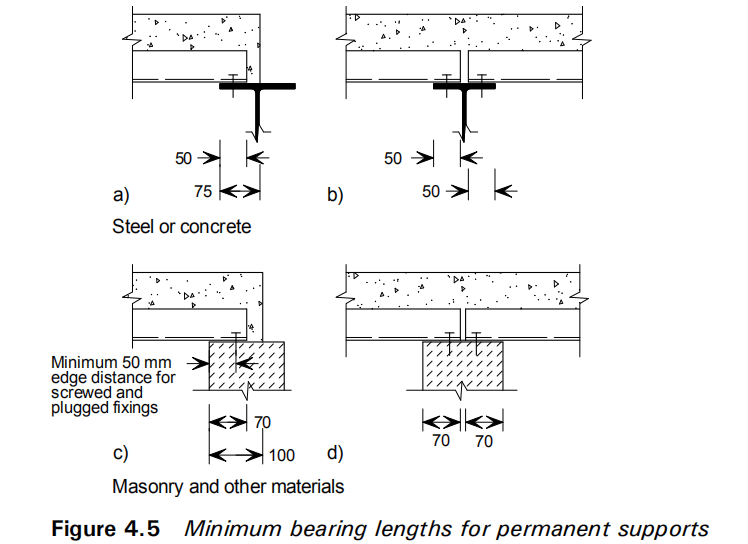

應遵守圖4.5所示的建議最小支承長度。在此圖中給出的值是來源于BS5950-4。對于臨時的支持，也應該遵從于這些限制。給出的極限表示在設計和詳細設計時應考慮的標稱價值，即包括導致現場價值略有減少的施工偏差。
建議的支承長度和支撐細節因支撐材料（鋼，混凝土等）而異，并且對于內部和外部（端部）支撐也不同。 圖4.5給出了以下各項的典型值和詳細信息：
l 鋼或混凝土支座。鋼或混凝土支座上的組合板的最小承載長度為75毫米，樓承板的最小端承長度為50毫米(見 圖4.5(a)和圖4.5(b)。 對于連續樓承板，最小整體軸承長度應為75毫米
l 砌體和其他支撐類型—由非鋼和混凝土材料制成的支撐上的組合樓板的最低支承長度應為100毫米，而樓承板板的最低端支承長度應為70毫米(見圖4.5(c)和圖4.5(d))。對于連續鋪裝，最小整體支承長度應為100毫米。
假定安裝公差總和不理想，支撐鋼梁的法蘭寬度應確定尺寸以提供最小的支承長度。
BCSA出版物第37/04 [6]號詳細說明了如何將樓承板固定到支撐上。
如果要使用栓釘的“貫穿式”焊接來固定樓承板，以使其有助于橫向抗剪加固（請參見第5.3.2節），則可能需要增加圖4.5中指定的尺寸（請參見圖5.9）。
如果樓板必須將墻的載荷從一層轉移到另一層（而不是簡單地坐在墻的頂部），則使用縮口型樓承板形成的板中相對較低的空隙體積意味著它可能更好能夠滿足設計要求。

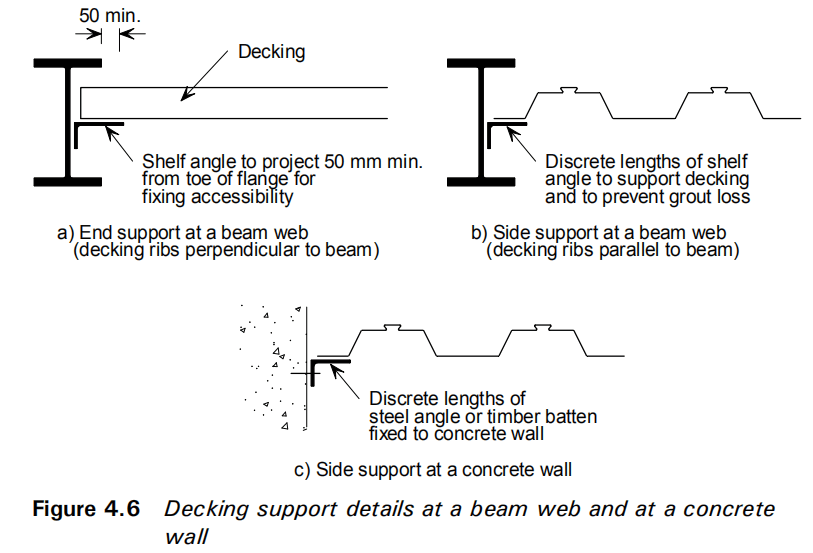

除了樓板支承在鋼梁或墻上的“標準”節點外，在設計階段還需要考慮許多其他常見的支承條件，以避免在現場出現問題或延誤。一些典型的細節如圖4.6所示。
樓承板與橫梁固定界面上有兩種基本情況： 需要末端支撐的地方（圖4.6（a））和需要側面支撐的地方（圖4.6（b））。在這兩種情況下，通常都將鋼的“貨架角”詳細描述為樓承板支撐，最好在制造過程中對其進行固定。現場焊接角鋼不適合。為了能夠固定 樓承板，特別是在端部支撐的情況下，重要的是，角鋼超出梁的翼緣至少50 mm。 支撐角鐵應是連續的，并應延伸至與梁連接盡可能接近的角度，以最大程度地減少無支撐的樓承板長度。
當樓承板與混凝土墻接合時，也需要支撐。這可以通過將角鋼，防水板或木條固定在墻上來實現，最好使用嵌入式固定裝置（圖4.6（c））�？赡苄枰扇〈胧┮詫�(shí)現墻和板之間的加固連續性。
當鋪板方向垂直于鋼梁時，樓承板懸挑不應超過600毫米（或跨度的¼，如果較少）。當鋪板方向平行于鋼梁時，如果沒有另外的補強措施則不能提供懸挑，盡管邊模可能會懸垂一小段距離（請參閱第4.2.6節）。

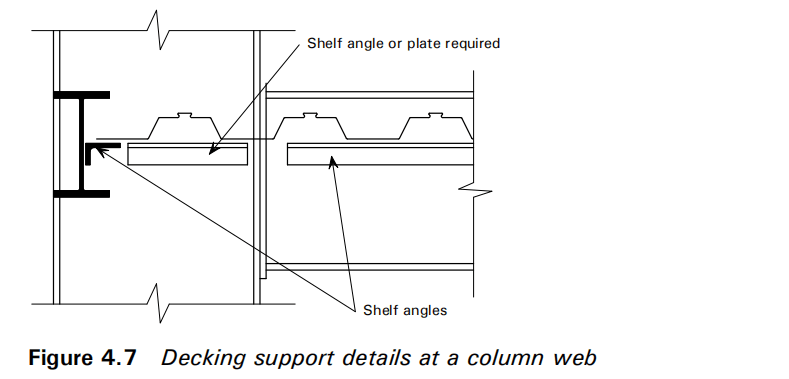

可能還需要在穿孔周?chē)?/span>樓承板，以減少或阻止有效的支撐。 支撐應作為永久鋼結構的一部分提供，例如用防滑釘或角鋼的形式。何時需要這種支撐的示例包括，當樓承板被寬250 mm以上的圓柱（兩個軸上都沒有進入梁）穿透時，或者由支撐橫梁的柱子支撐時。圖4.7顯示了一個推薦使用角鋼來支撐圍繞柱子的樓承板的節點。

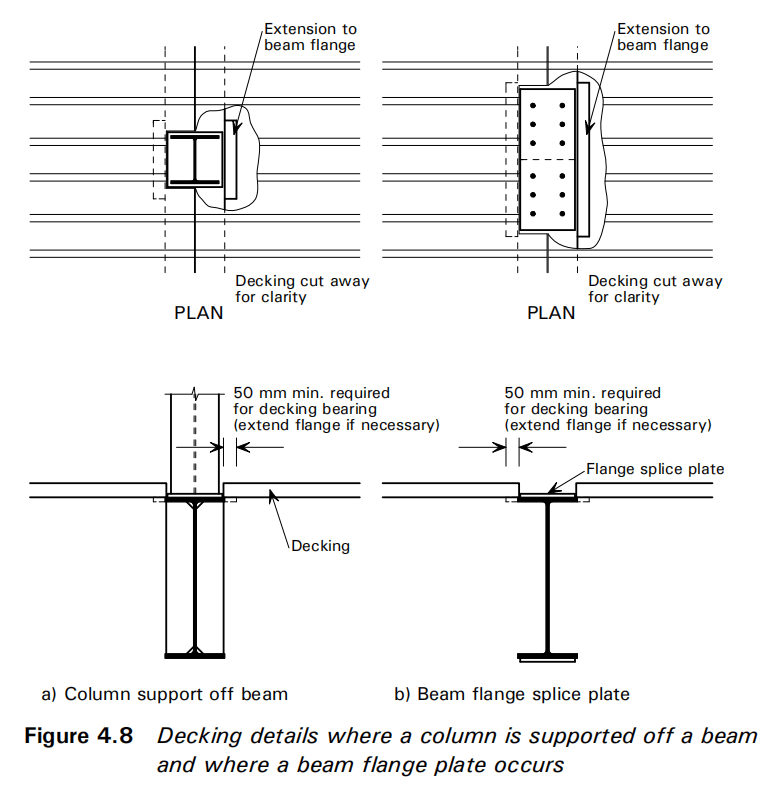

較不常見的細節是其中的柱子由梁支撐，在這種情況下，可能需要特殊的節點以獲得足夠的支撐，以便圍繞柱子的外圍進行鋪裝。如果樓承板在垂直于橫梁的方向上鋪裝，則由于存在柱底板，可能無法提供支撐平臺末端所需的50 mm最小支承。因此，可能需要延長梁翼緣如圖4.8（a）所示，通過將板焊接到立柱位置的側面。 如果立柱的位置與地板中的對接不重合，則可能必須將連續的地板薄板切割成適合其周?chē)奈恢�。在此位置�?/span>在此位置，鋪面應被視為簡單支撐，且可能需要局部支撐。當將翼緣拼接板固定在鋼型材的頂部時，可能會出現類似情況，如圖4.8（b）所示。
如果臨時工程結構要穿透樓承板，則也可能需要支撐（取決于穿透的大�。�。 為了避免在這種情況下出現問題，至關重要的是，負責臨時工程的總承包商與應指定適當鋼結構的結構設計師之間必須保持良好的溝通。

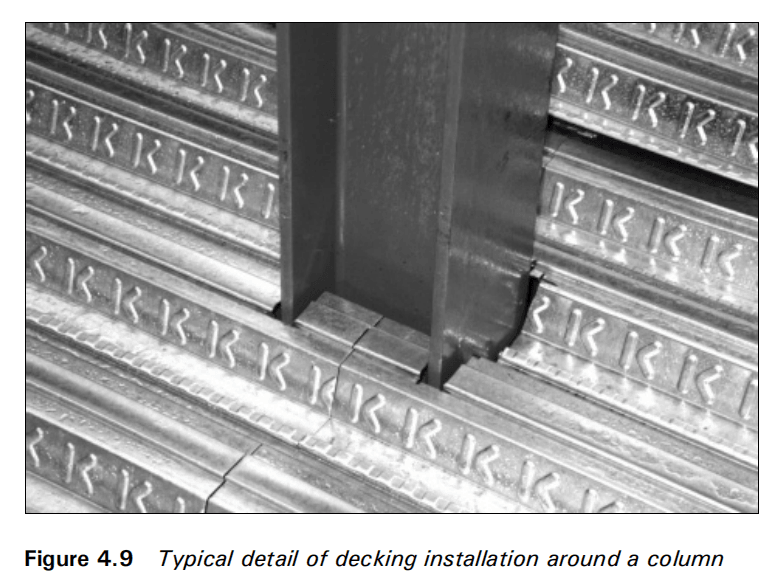

應當切割面板以適合任何穿透。 圖4.9顯示了柱子的典型節點。
如果臨時支撐被提議作為貫穿周?chē)闹�，這顯然只會出現在施工階段，即支撐樓承板。完成的樓板可能需要包括額外的加固，因?yàn)榭赡苄枰阡摻罨炷翗前宓娜魏挝葱藜舻拈_(kāi)口周?chē)M(jìn)行加固(見4.2.6節)，以支撐使用中的荷載。這種鋼筋應由結構設計師指定。
樓承板長度
淺層樓承板的樓承板長度公差通常規定為+0毫米和-3毫米。零正公差是用來避免在長度上的積累，當 樓承板在長期運行中對接。長板可能導致對接位置越來越多的移位，從而導致鋪板結束時支承不夠�，F(xiàn)場切割可能需要克服這個問題。因此，它是更容易安裝樓承板時，板長略短。支承梁上方的薄板之間的小間隙沒有任何結構意義。
