鋼筋保護層
板中的鋼筋或鋼筋網片應定位如下：
a）樓板底部的縱向鋼筋的位置應保證在鋼筋之間留有足夠的空間，不小于骨料的標稱最大尺寸，在鋼筋和板層之間留有空隙，以確�；炷恋倪m當壓實。
b）板底橫向鋼筋應直接放在壓型鋼板板肋的頂部。
c）集中負荷地區和開口周圍的鋼筋應直接置于壓型鋼板肋上，或不超過標稱25毫米以上。
d）為提供正彎矩能力而設計的耐火鋼筋應該是放在壓型鋼板底部，板底與鋼筋之間的距離不小于25毫米。
e) 樓板頂部的鋼筋應有不小于25mm的保護層。
f) 提供負彎矩的耐火鋼筋應放置樓板頂部，不小于25mm的保護層。
g）控制收縮的次級橫向鋼筋應放置在板坯頂部，不小于25mm的保護層。
鋼筋的下料和搭接應符合BS8110的規定。如果用一層鋼筋來完成除上述目的外，它應滿足所有相關建議。
注：這里按1.3中的定義使用縱向和橫向來描述平板加固。 當組合板形成組合梁的混凝土凸緣時，BS 5950-3.1給出了梁的橫向加固建議，垂直于梁的跨度延伸。 相對于平板，這種加強可以是縱向的也可以是橫向的。
加強組合作用的方式
1.
一般組合作用所需的剪切連接要么通過混凝土與壓型鋼板之間的剪切粘結，要么通過端部錨固，要么通過兩者的結合（見4.6.6）。對于剪切粘結，壓型鋼板應能在薄板與混凝土的界面處傳遞水平剪切。這應該通過4.6.3至4.6.5中給出的一種或多種方法或任何其他已證實的方法來實現。在所有情況下，剪切結合能力應通過測試來確定（見第8節）。
2.
除非附有某種剪切連接方式，否則不應在需要組合作用時使用普通的開口型壓型鋼板（見4.6.5和4.6.6）
3.

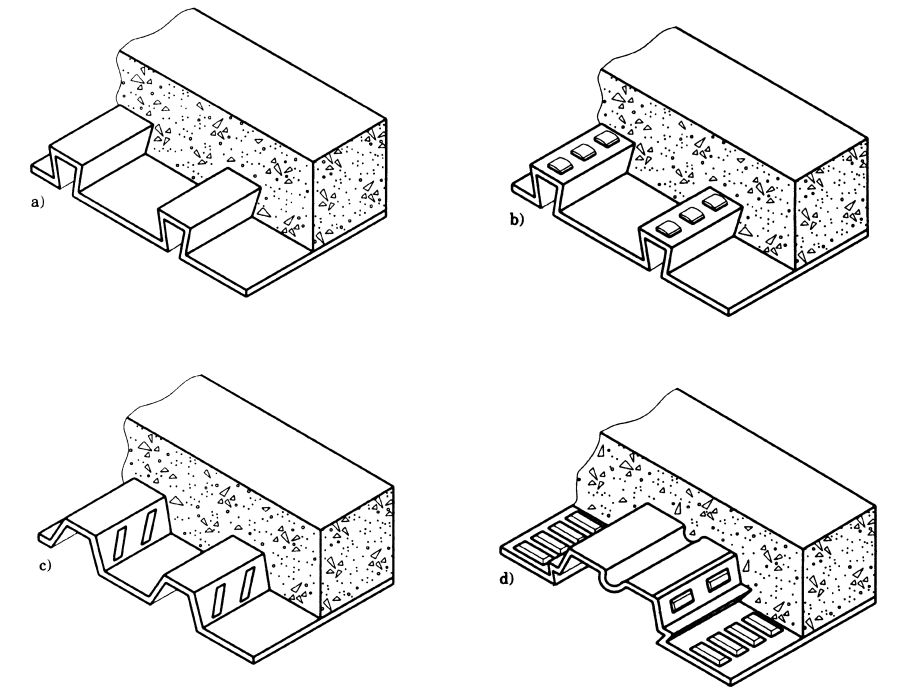

縮口型壓型鋼板 如圖4a所示，通過凹入形狀的互鎖作用在板和混凝土之間提供剪切連接。
4.
有刻痕壓型鋼板（如圖4b）、圖4c）和圖4d所示，有刻痕壓型鋼板應設計成通過板的腹板和/或凸緣中的壓紋（或壓紋和凹痕）來提供剪切連接。
5.
壓型鋼板小洞，用于加強剪切連接的壓型鋼板腹板和/或壓痕上的孔應足夠大，足以使混凝土填滿孔，但足夠小，以盡量減少混凝土中的細料損失，除非在底部提供永久性的襯墊膠帶，以防止這種損失。
6.
剪力連接器可以用作端錨，以在設計為簡單支撐的平板中產生復合作用。
如果壓型鋼板不連續，則端錨應
注意，如果在放置壓型鋼板之前將螺柱焊接到梁上，則可能發現必須使用單跨壓型鋼板，在這種情況下，可能需要止動端以防止混凝土損失（見4.8.4.3）。
如果端錨是由各種類型的剪切連接器提供的，這些剪切連接器將混凝土板直接連接到壓型鋼板上，例如用擴大墊圈自鉆自攻螺釘，應考慮這種剪切連接器在板坯與板材相互作用上的變形能力。
如果在設計中假定用作端部錨固的剪切連接器也作為復合梁中的剪切連接器，則應參考6.10.1。
如果復合板與鋼筋混凝土梁一起使用（見6.10.2），通常應通過鋼筋來實現所需的任何端部錨固。

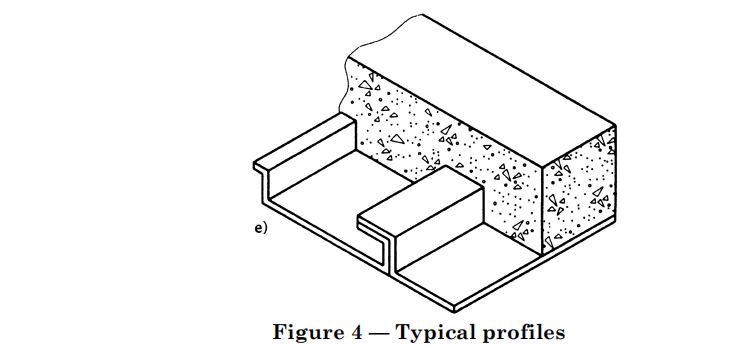

7．如圖4e所示，相鄰板材的邊緣應該以這樣的方式重疊或卷曲，以便在板材之間提供有效的水平剪切轉移。
在兩張紙的末尾都提供，端錨應設置在兩張板的末端。在使用由剪切連接器提供的端部錨固與混凝土與壓型鋼板之間的剪切粘結的情況下，應考慮到如6.4.3所建議，混凝土與板之間的剪切粘結上的剪切連接件的變形能力通常，螺柱剪切連接器和壓型鋼板之間的必要相互作用應通過-的現場技術將它們焊接到結構鋼上來實現。薄板焊接。在放置壓型鋼板之前，不應使用直接連接到結構鋼結構上的剪切連接件作為端部錨固件，除非這些連接件也連接到在4.8.1中建議的鋼結構，通過足夠容量的固定物。
