- YXB76-344-688與YXB76-305-915板型比較
- 作者：樂上樓承板技術部
- 類別：樓承板百科
- 瀏覽次數：1856
- 發表時間：2018-03-06
樓承板，最早用于歐美國家和日本，從本世紀五六十年代，隨著這些國家的高層鋼結構建筑的興起，樓承板被廣泛應用，也隨著中國的改革開放，而傳入中國。
80年代末，一些歐美的板型開始進入中國大陸，這個當口是深圳的建設，如賽格廣場、地王大廈等等，均采用美國的2W、3W等板型，即后來的YXB51-305-915開口壓型鋼板、YXB76-305-915開口壓型鋼板，這些是參考了美國的鋼承板設計及加工標準，產品的成品也是進口而來。
后來，國內的廠家在參考?xì)W美產品的基礎上開發了自己的開口板型即YXB51-226-678、YXB76-344-688等。那我們來對這兩種板型進行一下比較：
1. 用鋼量比較
板型
標準展開寬度
用鋼率
YXB76-344-688
1000mm
68.8%
YXB76-305-915
1250mm
73.2%
僅從上述對比，我們不難發現每方米的用鋼率YXB76-305-915要高于YXB76-344-688。同等要求下，YXB76-305-915的價格要低于YXB76-344-688板型5%左右。

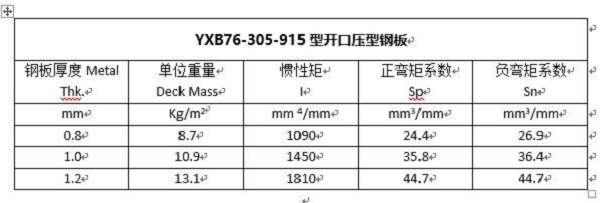

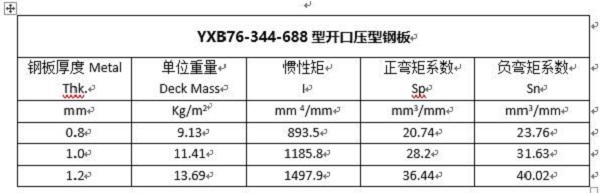

2. 斷面性質比較
由以上兩個圖標對比可知，YXB76-305-915在慣性矩、正彎矩系數、負彎矩系數三個方面均優于YXB76-344-688。
所以YXB76-305-915的受力性能總體優于YXB76-344-688。

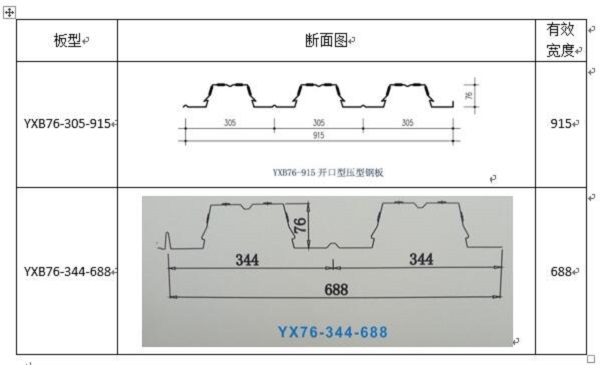

3. 有效寬度比較
由上表可知，YXB76-305-915的有效寬度大于YXB76-344-688。
4. 總結
由此可見，YXB76-305-915的板型設計要優于YXB76-344-688，它用較低的用鋼量提供了較大的受力性能。
作者：上海樂上壓型鋼板技術部
